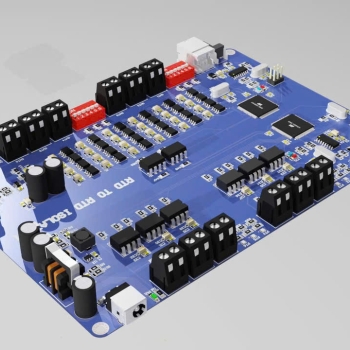

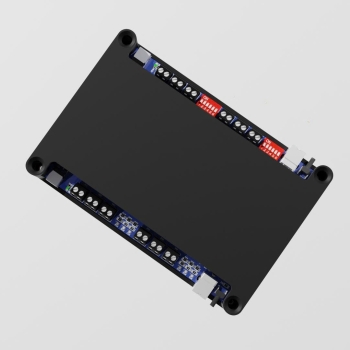

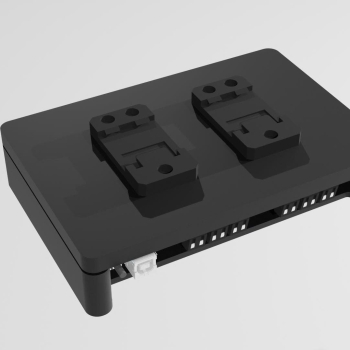

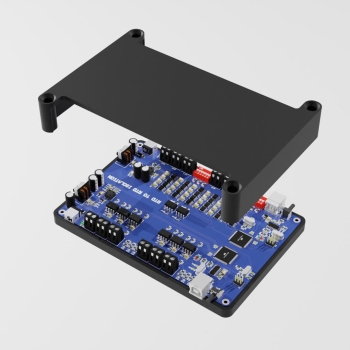

Module chuyển đổi, cách ly tín hiệu nhiệt độ RTD - RTD - Mã hàng RTDPH2022000V1

Name: Module chuyển đổi, cách ly tín hiệu nhiệt độ RTD - RTD - Mã hàng RTDPH2022000V1
Brand: Tomy Pham
SKU: RTDPH2022000V1
Rating: 5 (0 reviews)

Mã sản phẩm: RTDPH2022000V1

Rating: 5

Input: PT100/PT1000 (2 dây)
Output: RTD (PT100 hoặc PT1000)
Cách ly: 1500–2500 VAC
Sai số: 0.05% – 0.1%
Nguồn cấp: 12–36 VDC
Dải đo: 0°C đến +450°C
Thời gian đáp ứng: < 50 ms

Sản phẩm: Còn hàng

26,000,000 VND

Mô tả sản phẩm

Giải pháp an toàn – ổn định cho đo nhiệt độ máy biến áp**

Trong các hệ thống điện lực và tự động hóa công nghiệp, đo nhiệt độ bằng cảm biến RTD (PT100/PT1000) là nhiệm vụ quan trọng để giám sát tình trạng vận hành của thiết bị. Tuy nhiên, môi trường có nhiều nhiễu điện, xung quá áp và khả năng phóng điện cao – đặc biệt tại máy biến áp lực (Power Transformer) – khiến tín hiệu RTD dễ bị sai lệch, mất ổn định hoặc gây nguy hiểm cho hệ thống điều khiển.

Module chuyển đổi & cách ly tín hiệu RTD – RTD được thiết kế để giải quyết toàn diện các vấn đề này, đảm bảo tín hiệu nhiệt độ được truyền dẫn chính xác, an toàn và tin cậy đến PLC/SCADA/RTU.

1. Module RTD – RTD là gì?

Đây là một thiết bị trung gian có nhiệm vụ:
Nhận tín hiệu từ cảm biến nhiệt độ RTD (PT100/PT1000).
Xử lý, tuyến tính hóa và chuẩn hóa tín hiệu.
Cách ly hoàn toàn điện giữa đầu vào và đầu ra.
Xuất ra tín hiệu RTD mới, sạch nhiễu, ổn định và an toàn hơn.

2. Lý do phải dùng module này cho máy biến áp
Máy biến áp là một trong những thiết bị có môi trường điện nguy hiểm nhất:

Từ trường mạnh.
Xung đóng cắt lớn.
Ngắn mạch đột ngột.
Phóng điện cục bộ (Partial Discharge).
Chạm vỏ, chạm đất.
Khi cảm biến RTD đặt trong vùng này, tín hiệu trả về rất dễ:
Bị nhiễu, lệch giá trị.
Bị ảnh hưởng bởi dòng rò hoặc điện áp cao.
Lan truyền sự cố ngược vào PLC/RTU, gây hỏng thiết bị điều khiển.
Module RTD – RTD đóng vai trò bức tường bảo vệ, tách biệt hoàn toàn khu vực có điện áp cao (sơ cấp) và khu vực điều khiển (thứ cấp).

3. Cách ly Opto – chìa khóa bảo vệ hệ thống điều khiển
Một trong những yếu tố quan trọng nhất của module là khối cách ly quang (Optocoupler).
Cách thức hoạt động

Tín hiệu RTD được chuyển thành tín hiệu ánh sáng qua diode phát quang.
Ánh sáng đi qua lớp cách điện hoàn toàn kín.
Bộ thu quang ở phía thứ cấp chuyển ánh sáng thành tín hiệu điện trở tương ứng.
Không có bất kỳ dòng điện vật lý nào truyền từ sơ cấp sang thứ cấp.

Lợi ích

Ngăn phóng điện, quá áp, xung lan truyền từ máy biến áp lọt vào tủ điều khiển.
Bảo vệ PLC, RTU, SCADA, relay nhiệt và các thiết bị điện tử giá trị cao.
Loại bỏ vòng lặp tiếp địa, chống nhiễu EMI/RFI ở môi trường điện lực.
Đảm bảo an toàn cho nhân viên vận hành.
Với khả năng chịu cách ly 1500–2500 VAC, module đáp ứng tốt yêu cầu của trạm biến áp 22/35/110/220 kV.

4. Tín hiệu được xử lý & chuẩn hóa
Sau khi vào module:

Tín hiệu RTD được đo chính xác, bù dây, và tuyến tính hóa.
Các nhiễu cao tần, nhiễu cảm ứng từ máy biến áp được lọc bỏ.
Đầu ra là tín hiệu RTD ổn định, sạch nhiễu và sẵn sàng đưa vào mọi hệ thống điều khiển

5. Lợi ích thực tế khi sử dụng
✔ An toàn tuyệt đối cho hệ thống điều khiển
Không lo cháy nổ, hỏng PLC, hỏng card RTD khi máy biến áp xảy ra chạm, phóng điện hoặc sét lan truyền.
✔ Dữ liệu nhiệt độ chính xác hơn
Không bị nhiễu từ dây dẫn dài hoặc từ trường mạnh.
✔ Tăng tuổi thọ cảm biến & thiết bị điều khiển
Giảm áp lực điện lên RTD, giảm rủi ro hư card đọc RTD.
✔ Hoạt động ổn định trong môi trường khắc nghiệt
Phù hợp trạm biến áp, nhà máy điện, thủy điện, điện mặt trời, dây chuyền công nghiệp.

6. Ứng dụng nổi bật
